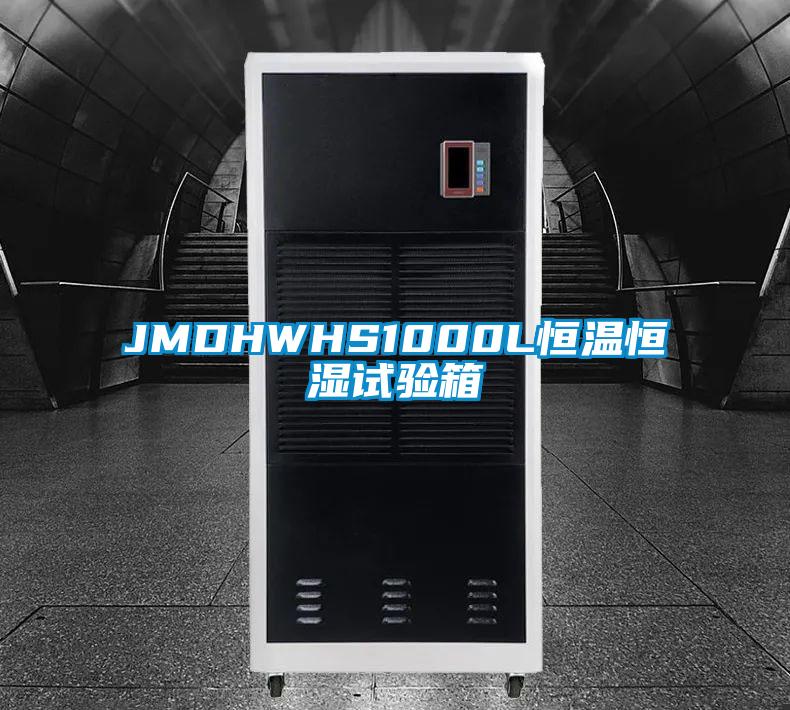

JMDHWHS1000L恒溫恒濕試驗箱

　　產品型號

　　JMD/HWHS-1000L

　　試樣限制

　　本試驗設備禁止：易燃、易爆、易揮發性物質試樣的試驗或儲存，腐蝕性物質試樣的試驗或儲存，生物試樣的試驗或儲存，強電磁發射源試樣的試驗或儲存，放射性物質試樣的試驗或儲存，劇毒物質試樣的試驗或儲存，試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存

　　標稱內容積

　　1000L

　　內箱尺寸

　　寬1000mm×深1000mm×高1000mm

　　外型尺寸

　　寬1500mm×深1500mm×高1900mm

　　重量

　　500KG

　　電源

　　380V~10KW

　　測試環境條件

　　環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下

　　測試方法

　　GB/T5170.2-2008溫度試驗設備-GB/T5170.5-2008濕熱試驗設備

　　溫度范圍

　　-40℃～+150℃

　　濕度范圍

　　20%-98%濕度（25至85度可做濕度）

　　溫度波動度

　　≤0.5℃（注：如按GB/T5170.2-1996表示，波動度為≤±0.25℃）

　　溫度偏差

　　±2℃

　　溫度均勻度

　　小于等于±2℃

　　升溫時間

　　3℃/min（平均升溫速率）

　　降溫時間

　　1℃/min（平均降溫速率）

　　濕度范圍（僅濕熱型）

　　（20～98）%RH

　　相對濕度偏差（僅濕熱型）

　　±2.0%RH

　　滿足試驗方法

　　GB/T2423.1-2008(IEC-2-1:2007)低溫試驗方法AbGB/T2423.2-2008(IEC-2-2:2007)高溫試驗方法BbGJB150.4-1986低溫試驗GJB150.3-1986高溫試驗GB/T2423.3-2006(IEC-2-78:2007)恒定濕熱試驗方法CabGB/T2423.4-2008(IEC-2-30:2005)交變濕熱試驗方法DbGJB150.9-1986濕熱試驗（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

　　保溫圍護結構

　　1.外壁材料：優質沙面不銹鋼板2.內壁材料：優質鏡面不銹鋼板（密封條可耐高低溫范圍-100度----+300度，壽命10年）3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維

　　空氣調節通道A

　　1.采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。2.FLOWTHROW送風方式；水平擴散垂直熱交換弧形循環。3.可調式側吹出風口及護綱回風口。

　　試驗箱標準配置

　　1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）2.引線孔：φ50mm1個（位于箱體左側）3.門上備室內照明燈(高效長壽節能燈)4.移動腳輪：4個5.樣品架：不銹鋼樣品架1層，掛鉤4個，承重(均布):25kg/層（箱內樣品累計總承載不超過：100kg）

　　門

　　開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

　　控制面板

　　控制器顯示屏、電源開關及狀態指示燈

　　機械室

　　制冷機組、接水盤、排水孔冷凝風機、冷凝器進風口、補給水箱

　　配電控制柜

　　IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關

　　加熱器

　　1.鎳鉻合金電熱絲式加熱器；2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）；3.加熱器功率：12KW

　　加濕器（僅濕熱型）

　　1.外置可拆卸鍋爐加濕方法；2.不銹鋼鎧裝加熱器；3.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）；4.水位控制裝置，加熱器防干燒裝置，沉淀物收集裝置，液位觀察窗；5.加濕器功率：2.5KW

　　水路（僅濕熱型）

　　1.補給水箱50L，含高低水位指示，可拆卸清洗；2.高效電磁擠壓水泵，可連續運轉5000H；3.高低溫雙水位電子液位開關，可防止誤動作；4.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行

　　電源線孔及排水孔

　　位于箱體背面

　　工作方式A

　　采用二級壓縮

　　制冷壓縮機

　　全封閉低噪音轉子式壓縮機

　　蒸發器

　　翅片管式換熱器（兼做除濕器）

　　冷凝器

　　風冷式：翅片管式換熱器

　　節流裝置

　　膨脹閥+毛細管

　　板式熱交換器（復疊式制冷系統采用）

　　不銹鋼釬焊板式換熱器

　　制冷機控制方式

　　1.控制系統根據試驗條件自動調節制冷機運行最佳節能工況；2.蒸發器制冷量由控制系統驅動電磁閥切換3.壓縮機回氣冷卻回路

　　制冷劑

　　R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用）

　　控制器型號

　　韓國三元TEMI880

　　顯示器

　　TEMI880：7英寸

　　運行方式

　　程序方式、定值方式

　　設定方式

　　TEMI880中英文菜單（可自由選擇），觸摸屏方式輸入

　　程序容量

　　TEMI880（觸摸式）1.程序：最大10組2.段數：最大120段3.循環數：最大可無限循環

　　設定范圍

　　溫度：根據設備的溫度工作范圍調整

　　分辨率

　　溫度：0.1℃；時間：1min;濕度：0.1％RH(溫濕度試驗設備)

　　輸入

　　PT100白金熱電阻

　　控制方式

　　1.抗積分飽和PID2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制(溫度試驗設備)3.BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備)

　　曲線記錄功能

　　具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為180天(當采樣周期為60S時)

　　附屬功能

　　1.故障報警及原因、處理提示功能；2.斷電保護功能3.上下限溫度保護功能4.日歷定時功能(自動啟動及自動停止運行)5.自診斷功能

　　溫濕度測量

　　溫度：PT100白金熱電阻濕度：干濕球溫度計法（僅濕熱型）

　　供水方式

　　水泵提升

　　供水裝置位置

　　正面抽屜式水箱

　　儲水箱容積

　　50L（手提式）

　　供水水質要求

　　電阻率≥500Ω·m

　　制冷系統

　　1.壓縮機過熱；2.壓縮機過流；3.壓縮機超壓；4.冷凝風機過熱

　　加濕系統（僅濕熱型）

　　1.加濕熱管干燒；2.水位異常；3.供水超時

　　試驗箱

　　1.可調式超溫；2.空氣調節通道極限超溫；3.風機電機過熱

　　其它

　　1.總電源相序和缺相保護（三相式電源適用）2.過載及短路保護3.箱體多次開門造成制冷系統故障報警保護

　　電源線纜

　　380V~10KW

　　總電源開關

　　NFB斷路器

　　運輸

　　試驗箱為整體式，整體運輸

　　使用條件

　　由用戶保證下列各項條件

　　安裝場地

　　1.地面平整，通風良好2.設備周圍無強烈振動3.設備周圍無強電磁場影響4.設備周圍無易燃、易爆、腐蝕性物質和粉塵5.設備周圍留有適當?shù)氖褂眉熬S護空間

　　環境條件

　　1.溫度：5℃～35℃2.相對濕度：≤85%3.氣壓：86kPa～106kPa

　　自來水（僅限配純水機的濕熱型設備）

　　流量≥200kg/h，壓力0.1MPa～0.25MPa自來水符合GB5749-1985生活飲用水衛生標準注：純水機備DN15內螺紋接頭
